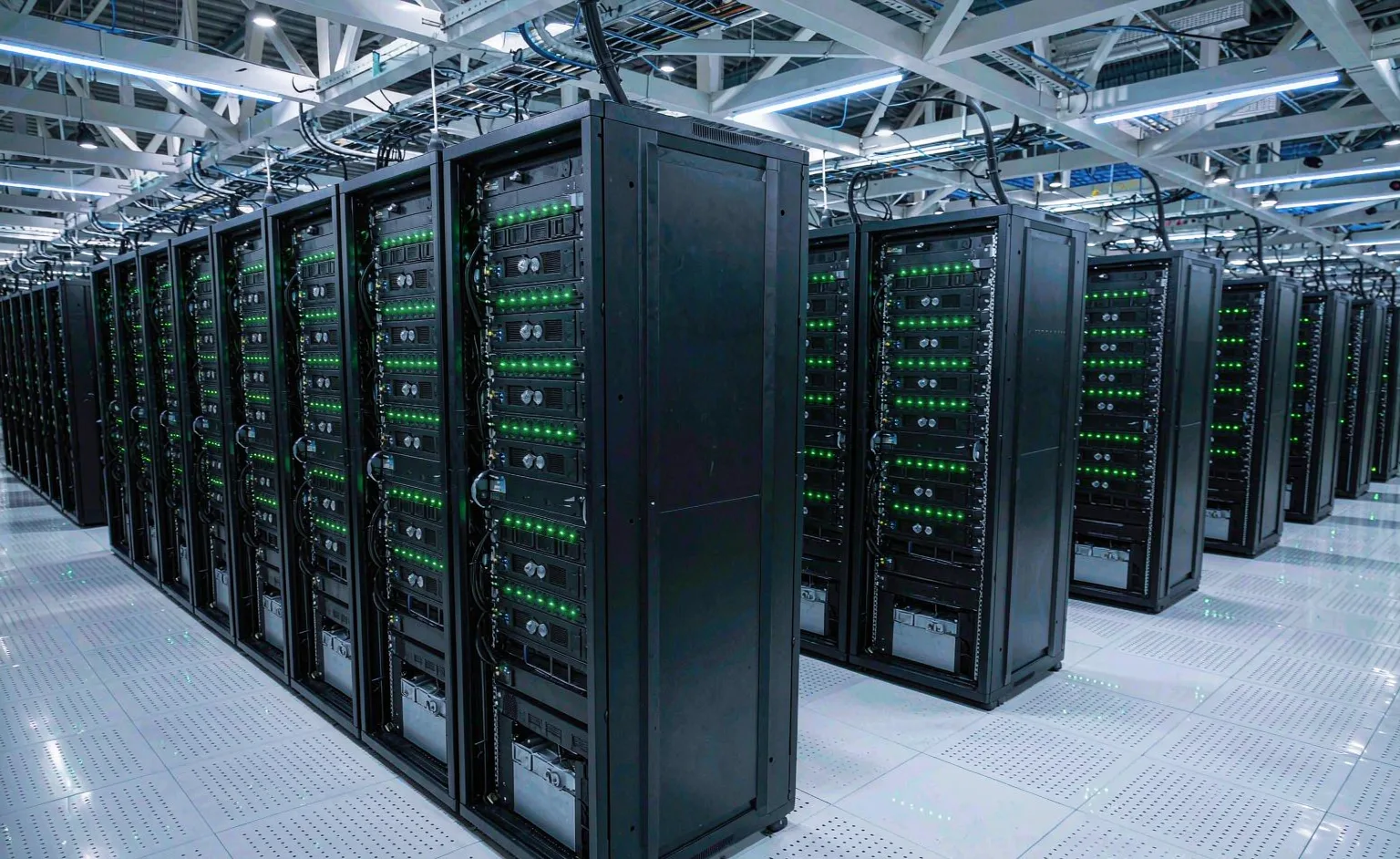

Шкафы ЦОД (серверные / сетевые / 19-дюймовые стойки)

Xingyuan Electric поставляет стандартные 19-дюймовые шкафы и заказные стойки для ЦОД, серверных и edge-вычислений: серверные шкафы (42U), сетевые, открытые стойки, настенные сетевые, уличные и распределительные (column) шкафы. Вся серия совместима с EIA-310-D/IEC 60297, с вентиляцией, кабель-менеджментом, PDU и ЭМС-защитой, поддерживает OEM/ODM по чертежу в прототипах и сериях.

Расчёт шкафа ЦОД →

Что такое шкаф ЦОД?

Шкаф ЦОД — стандартная монтажная рама для установки серверов, коммутаторов, хранилищ и сетевого оборудования. Основной формат — 19 дюймов (482,6 мм) в ширину, высота в «U» (1U = 44,45 мм). Помимо нагрузки, решает охлаждение, кабель-менеджмент, питание (PDU), заземление и защиту — инфраструктура любого ЦОД и серверной.

19-дюймовая ширина, высота в U
Несёт серверы/коммутаторы/хранилища
Вентиляция, кабель, питание PDU
Заземление и ЭМС-защита

Шкафы ЦОД (серверные / сетевые / 19-дюймовые стойки)

Почему выбирают шкафы ЦОД Xingyuan?

Совместимость19-дюйм, EIA-310-D/IEC 60297, универс. квадрат./круг. рейки.→Прочность9/16-гранный профиль, стат. нагрузка 800–1500кг.→ОхлаждениеПерфор. двери + верхний вентилятор, оптим. поток.→ГибкостьРазмер/U/цвет/аксессуары/шелкограф по чертежу.→

Матрица серий

От стандартных серверных до отраслевых стоек — все сценарии ЦОД. Нажмите для деталей.

Серверный 42UСтандарт 42U, перфор. двери, нагрузка — основа ЦОД.→Сетевой шкаф18–42U сетевой/кроссовый, есть настенный.→19″ сетевая стойкаСтандарт 19″ для коммутаторов/маршрутиз.→Открытая стойкаОткрытая релейная, наглядно, дешевле.→Шкаф оборудованияУниверс. монтаж приборов/оборуд.→Нестандарт. стойкаСпец. форма/размер по чертежу.→

Типичные характеристики

Item	Range	Note
Стандарт	19″ (482,6мм), EIA-310-D / IEC 60297	Квадр./круг. рейки
Высота	18U / 22U / 27U / 32U / 37U / 42U	1U = 44,45мм
Материал	SPCC холоднокат., стойка 1,5–2,0мм, дверь 1,2–1,5мм	Порошок
Нагрузка	Статич. 800–1500кг	От каркаса/цоколя
Защита/вент	IP20 внутр., перфор. двери ≥70%	Одн./двустворч.
Питание/кабель	PDU, органайзер, лоток, шина	ODM

Стандарт vs Xingyuan

Item	Xingyuan	Brand standard
Стандарт	19″ универс., квадр. рейки	Тот же
Цена	на 40%–60% ниже бренда	База бренда
Срок	7–20 дн., ускорение	Бренд недели
Гибкость	U/размер/цвет/акс. правки	В основном стандарт
Мин. партия	Прототип 1 / серия 10	Склад
ODM	PDU/кабель/вентиль предуст.	Отдельно

Примечание: для чувствительных к цене/сроку проектов ЦОД и интеграции, где нужны нестанд. размеры или ODM PDU/кабеля, решение Xingyuan выгодно; при обязат. бренд-сертификации — оценивайте по проекту.

Сценарии применения

ЦОД (IDC) и облачные серверные
Корпоративные IT/серверные
Edge и микро-ЦОД
5G/телеком, помещения БС
Центры видеонаблюдения
Пром. сетевые шкафы

Возможности кастомизации

Помимо стандарта, принимаем OEM/ODM шкафов ЦОД: U/высота/глубина, цвет и шелкография, предустановка PDU и органайзеров, вентиляторы/кондиционер/боковины, ЭМС-экранирование и заземление. Прототип и серия; чертежи под NDA.

Команда 52 чел., 5000㎡, 20+ лазеров и ЧПУ
Лазер/гибка/сварка/окраска/сборка
DFM-ревью структуры и цены
Поддержка IP/ЭМС/тепла

Блоки распределения питания (PDU)

Питание шкафа — основа надёжной работы ЦОД. Xingyuan поставляет PDU от базовых до интеллектуальных с ODM-преустановкой: подбор по мощности и плотности, вход CN/IEC/промышленный, выходы под разные стандарты, защита от перенапряжения и перегрузки, опц. учёт/удалённое управление/мониторинг, кабель-каналы и шина заземления.

Item	Range	Note
Базовый PDU	Фикс. розетки, без управления, обычн. сервер/сеть	Экономичный
С учётом PDU	Индикатор тока/мощности, видимая нагрузка	Планирование
Интеллект./коммут. PDU	Удал. вкл. + мониторинг, упр. по портам	Плотн./удал. экспл.
Zero-U вертик. PDU	На боковине, экономит U	Для высок. плотн.
Вход/защита	CN/IEC/пром. вилка, УЗИП+перегрузка	ODM предуст.

Изоляция холодн./гор. коридоров и поток

Перфор. двери + верхний вент. = сквозной поток
Холодный коридор: "стены" вокруг холода, без смешения
Горячий коридор: сбор горячего воздуха, эффект. кондиц.
Заглушки: заполнить пустые U, убрать короткое замыкание
Аккуратный кабель: не блокировать поток
Высокая плотность: резерв АК/жидк. охлаждения

Кабель-менеджмент и мониторинг (опц.)

Гориз./верт. органайзеры, D-кольца, лотки
Умный PDU + датчики t/влажн./двери
Удал. мониторинг: ток/темп./дверь — авария
Опц. умный замок и СКУД
Наглядная эксплуатация: ёмкость/энергия/аварии
ODM: предустановка, готово к работе

Часто задаваемые вопросы

Почему 19 дюймов для ЦОД?

19″ (482,6мм) — монтажная ширина по IEC 60297/EIA-310-D, универсальные отверстия для серверов/коммутаторов, стандартное смешанное развёртывание.

Сколько влезет в 42U?

1U = 44,45мм, ~42 устройства 1U (резерв на коммутатор/кабель/PDU); типично сервер+сеть+PDU с запасом 10–20% на охлаждение.

Какая нагрузка? Тяжёлое оборуд.?

Каркас 9/16-гранный, 800–1500кг статич. Тяжёлое — напольно с цоколем/плитой; дайте вес, поможем с выбором.

Как решить охлаждение?

Перфор. двери ≥70% + верхний вентилятор — сквозной поток; плотность — боковые вент. отверстия, кондиционер, изоляция холодн./гор. коридоров.

Можно смешивать аксессуары бренда?

Да. 19″ рейки, PDU, органайзеры, полки — универсальные; при ODM предустанавливаем.

Мин. заказ и срок?

Прототип 1; серия от 10. Стандарт 7–20 дн.; кастом/ODM по сложности, ускорение.

Как выбрать PDU для шкафа?

По мощности и плотности: базовый PDU (фикс. розетки) для обычной техники; с учётом/коммутацией — для измерений и удал. управления; Zero-U вертикальный — чтобы сэкономить U в плотных шкафах. Вход CN/IEC/промышленный — ODM предустанавливаем.

Нужна ли изоляция коридоров?

При высокой плотности (>5кВт на шкаф) рекомендуем изоляцию холодн./гор. коридоров с заглушками — это убирает смешение и повышает эффект. кондиц. на 30%+. При средней/низкой — перфор. двери + аккуратный кабель достаточно.
